目 錄
一、 使用范圍和使用環境條件……………………………1
二、 執行標準編號…………………………………………1
三、 型號含義………………………………………………1
四、 結構和性能概述………………………………………1
五、 使用維護注意事項……………………………………3
六、 運輸及貯存……………………………………………3
七、 警示語句………………………………………………3
一、 用途和使用環境條件
1.該托輥適用于煤礦井下帶式輸送機上的槽形托輥和平行托輥。
2.使用環境溫度為-10℃+40℃
3.井下空氣的成分應符合《煤礦安全規程》第104條所規定的要求。
4.工作環境允許存在淋水情況。
二. 執行標準編號
該托輥執行編號為:MT821-2006煤礦用帶式輸送機托 輥技術條件。
三.型號含義 φ89 φ----直徑代號 89----直徑
四.結構和性能概述
1.由管體、軸承座、軸、KA軸承、密封圈、擋圈、卡簧組成。

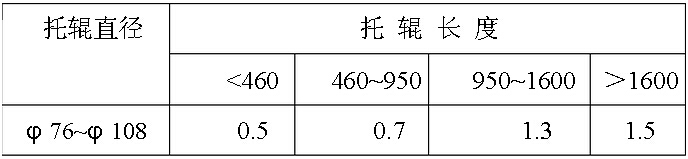

2.托輥徑向園跳動不大于下表的規定
3. 軸向竄動在500N軸向載荷作用下,托輥軸向竄動值不大于1.2mm

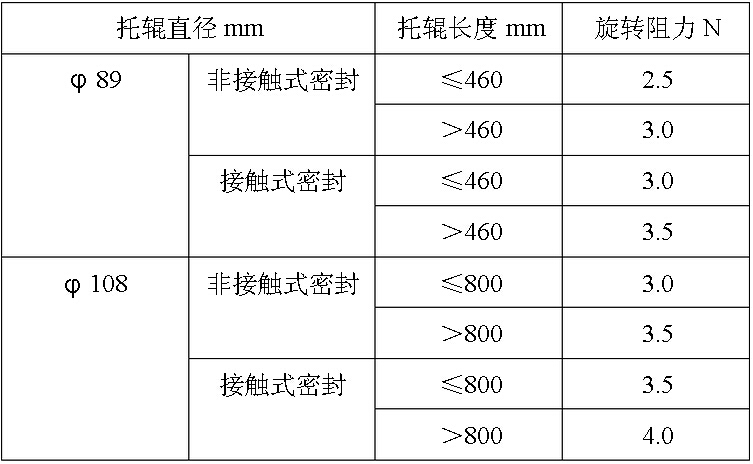

4.旋轉阻力 托輥在250N的壓力作用下,在外圓線速度為2.0m/s時,其旋轉阻力應不大于表1規定。
5.跌落后的托輥其旋轉阻力值不得大于表1中規定數值的1.5倍。
6.對托輥施加工能力10kN的軸向載荷,托輥軸(包括軸承座、密封裝置)與托輥管體不得脫開。
7.托輥以1450r/min的轉速運轉200h后,煤塵進入軸承潤滑脂中的含量不超過0.8%,托輥仍能正常運轉。
8.托輥以1450r/min的轉速運轉120h,采用非接觸式密封的托輥其進水量不超過250g。采用接觸式密封的托輥其進水量不超過20g。 9.托輥在清水中以1450r/min的轉速運轉24h,采用非接觸式密封的托輥其進水量不超過150g。采用接觸式密封的托輥其進水量不超過5g。 10.托輥使用壽命不少于20000h。現場使用時,托輥損壞率應符合GB/T10595的規定。
五、使用維護注意事項
1.使用前認真檢查托輥旋轉是否靈活,托輥管體是否有損傷或裂紋,軸承座與管體是否松動。
六、運輸及貯存
1.托輥在搬運過程中不得拋擲,以免造成管體及軸承損壞。
2.托輥不得在露天存放。
3.儲存一個月以上者,在軸外露部分涂潤滑油防銹處理。
七.警示語句
應及時清理浮煤,及時更換運轉不靈活的托輥。
